Listas de verificações
Tabela de contribuição
| Aluno | Contribuição |
|---|---|
| Luan Vinícius | Revisão da lista de rich picture e inspeção do grupo 3 |
Lista de Verificação - RichPicture
Tabela 1: Checklist de RichPicture
| ID | Descrição | Autor(es) | Referência/descrição |
|---|---|---|---|

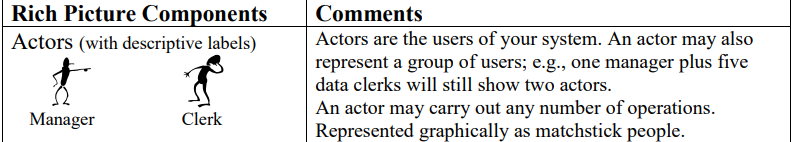

| 1 | O Rich Picture inclui atores representados como figuras de palito (stick figures)? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, Heyttor Augusto | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 2 | Cada ator possui uma etiqueta descritiva clara? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, Heyttor Augusto | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |

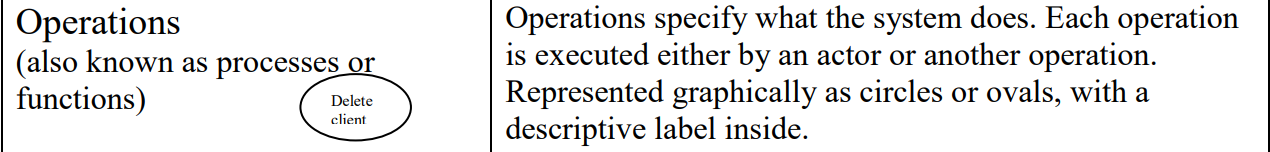

| 3 | As operações (processos) são representadas como círculos ou ovais? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, Heyttor Augusto | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 4 | Cada operação possui um rótulo descritivo interno? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, Heyttor Augusto | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |

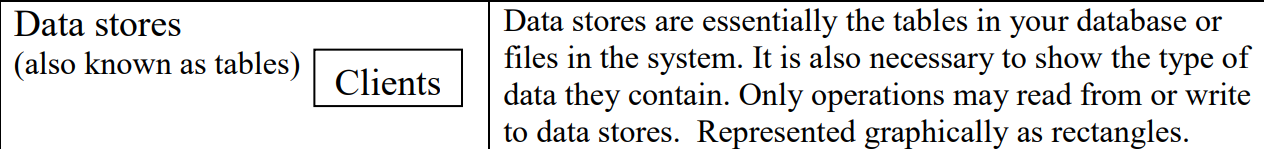

| 5 | Os armazenamentos de dados são representados como retângulos? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, Heyttor Augusto | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |

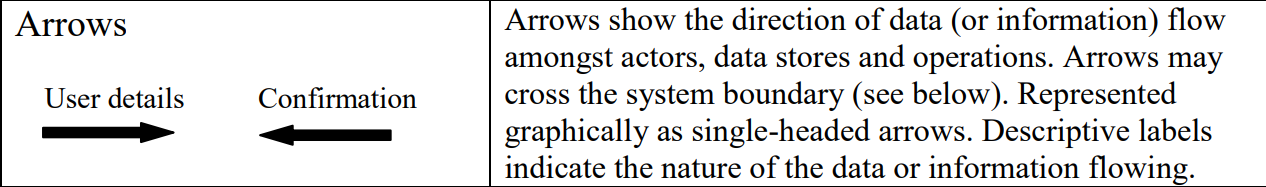

| 6 | As setas indicam a direção do fluxo de dados/informação? [1] | Luan Vinícius, Samuel Felipe | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 7 | As setas possuem rótulos descritivos do tipo de dado/informação? [1] | Luan Vinícius, Samuel Felipe | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |

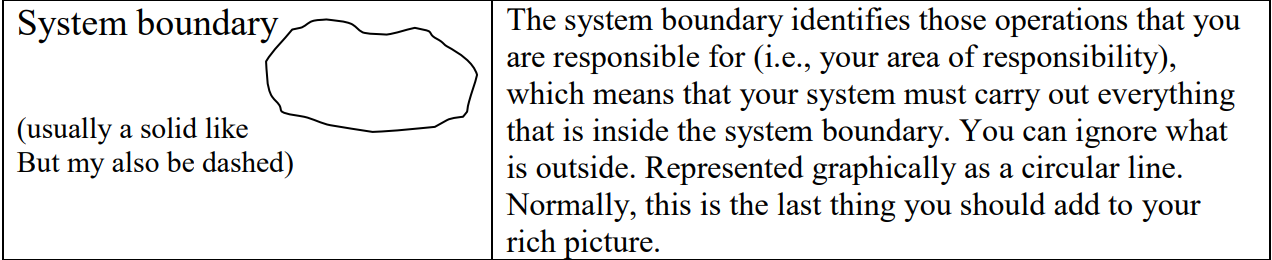

| 8 | A fronteira do sistema está claramente definida por uma linha circular? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, João Pedro, Heyttor Augusto | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 9 | A fronteira delimita a área de responsabilidade do sistema? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, João Pedro | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |

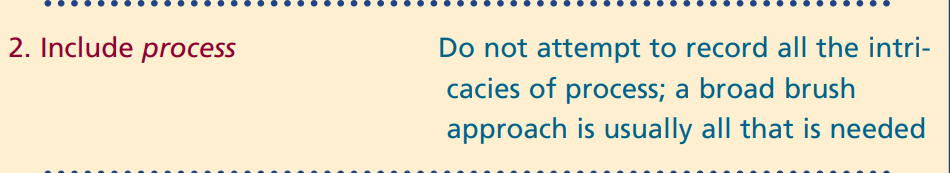

| 10 | O Rich Picture evita excesso de texto, priorizando imagens e símbolos? [2] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, João Pedro, Heyttor Augusto | Ver Imagem - MONK, Andrew; HOWARD, Steve. The Rich Picture: A Tool for Reasoning About Work Context. interactions, [S. l.], p. 21-30, mar./abr. 1998. Página 24. |
| 11 | Foram identificados todos os atores relevantes do domínio do problema? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, João Pedro | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 12 | Foram mapeadas as operações que cada ator realiza? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, João Pedro | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 13 | Os armazenamentos de dados são acessíveis apenas por operações? [1] | Luan Vinícius, Samuel Felipe, Miquéias Ezequiel, João Pedro | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 14 | O Rich Picture mostra a direção do fluxo de dados entre componentes? [1] | Samuel Felipe, Heyttor Augusto | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 15 | Foram destacadas tensões ou conflitos entre stakeholders (ex.: ícone de espadas cruzadas)? [1] | Luan Vinícius, Samuel Felipe | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 16 | A linguagem utilizada é acessível e compreensível para os stakeholders? [1] | Luan Vinícius, Samuel Felipe, Heyttor Augusto | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 17 | O Rich Picture conta uma história clara sobre o domínio do problema? [1] | Heyttor Augusto, Samuel Felipe | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 18 | Foram incluídos apenas elementos relevantes para o domínio? [1] | Samuel Felipe, Miquéias Ezequiel | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 19 | O Rich Picture inclui exemplos de dados que fluem entre componentes? [1] | Luan Vinícius, Miquéias Ezequiel | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
| 20 | As setas são orientadas por apenas uma cabeça? [1] | Nayra Silva, Rivadalvio Joaquim | Ver Imagem - Introducing Rich Pictures - Rich Picture Drawing Guidelines. p.4 |
Referências Bibliográficas
1. Introducing Rich Pictures - Rich Picture Drawing Guidelines. Disponível em: https://aprender3.unb.br/pluginfile.php/3210571/mod_resource/content/2/1_5145791542719414573.pdf p.4 Acesso em: 10/09/2025.
2. MONK, Andrew; HOWARD, Steve. The Rich Picture: A Tool for Reasoning About Work Context. interactions, [S. l.], p. 21-30, mar./abr. 1998. Página 24.
Versionamento
| Versão | Data | Autor | Descrição | Revisor |
|---|---|---|---|---|
1.0 |
12/11/2025 | Luan Vinícius | Abertura do documento | |
1.1 |
12/11/2025 | Luan Vinícius | Adição da checklist de RichPicture | |
1.2 |
23/11/2025 | Luan Vinícius | Correção da tabela (referências/descrição) |
