Rich Picture

Introdução

Rich Picture é uma ilustração simples das funções e comportamentos que o software deve executar durante o uso dos usuários. Sua principal finalidade é facilitar o entendimento inicial do problema, aproximando desenvolvedores, clientes e demais stakeholders.

Rich Picture do programa escolhido pelo grupo

Primeira versão

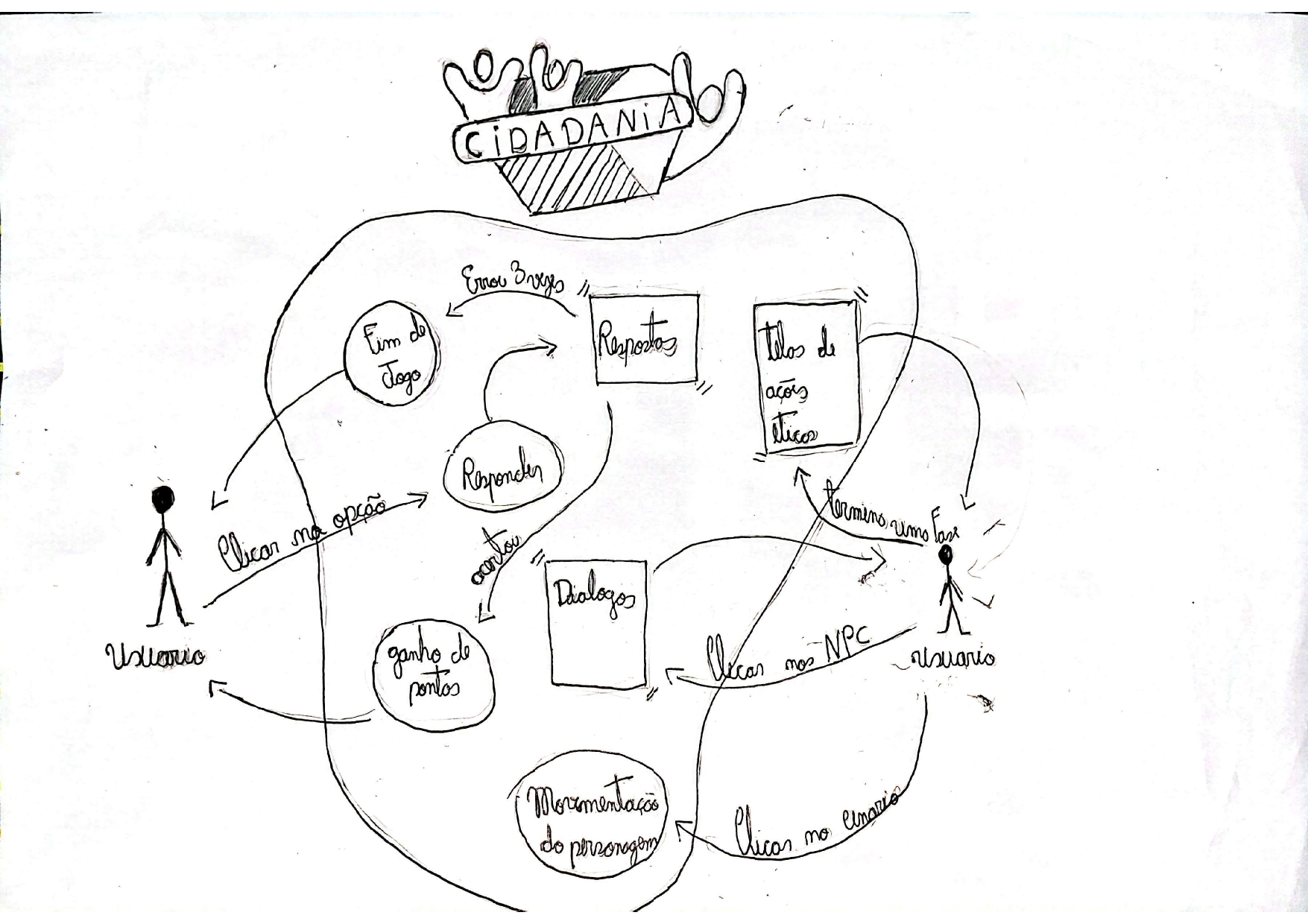

Imagem 1: Rich Picture do app Game da Cidadania

Rich picture do sistema

Fonte: Heyttor Augusto

Segunda versão

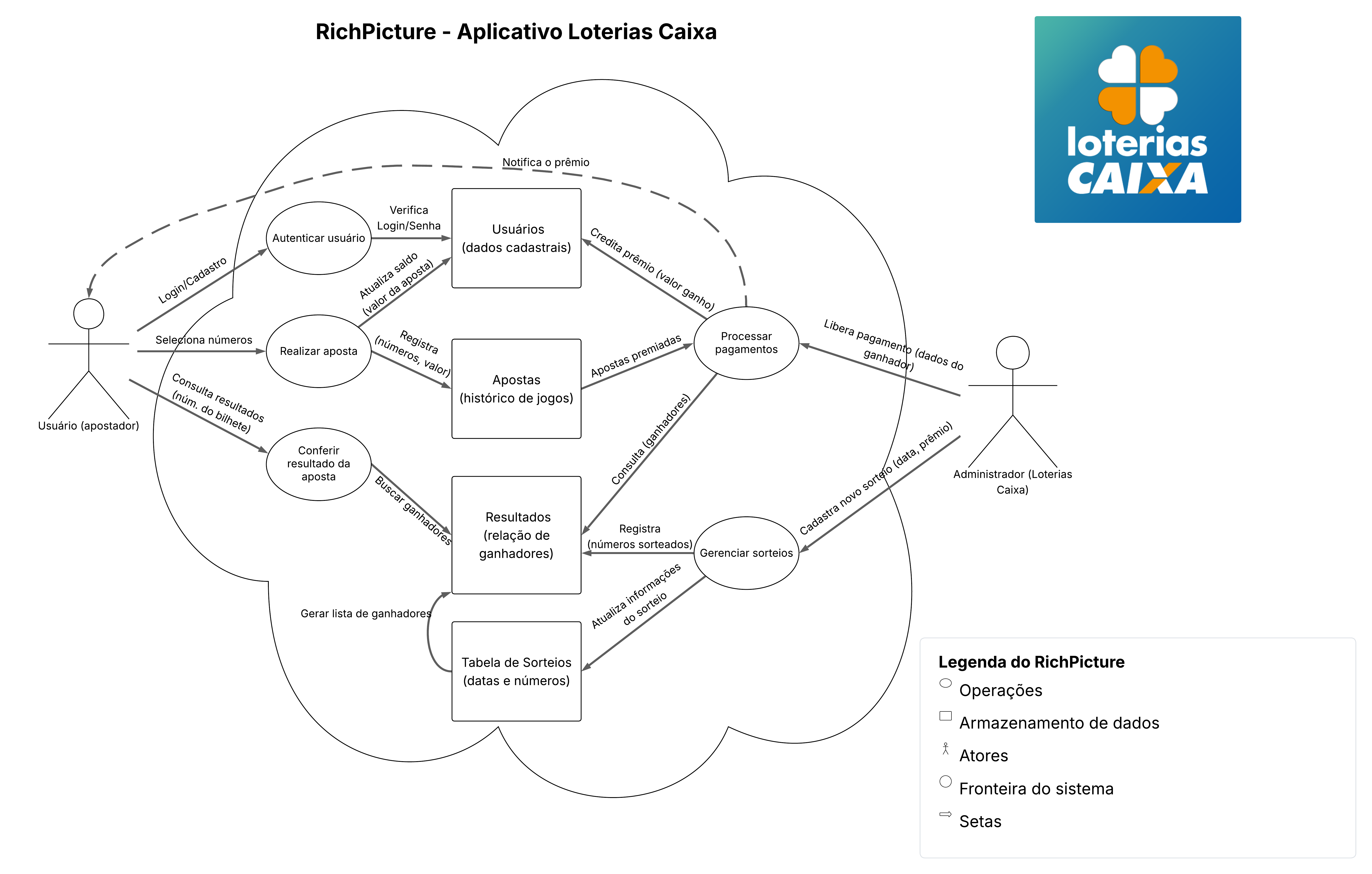

Imagem 2: Rich Picture do app Loterias Caixa

Rich picture do sistema

Fonte: Luan Vinícius

Legenda

Os cinco elementos básicos que estão presentes nas RichPictures:

  • Operações: representadas por um circulo oval com a sua descrição simples no meio, representando os métodos e funções que o software tem.

  • Armazenamento de dados: representadas por um retângulo com o tipo de dado no centro, representando os bancos de dados que o software tem.

  • Atores: representado por um boneco palito, representando as ações que um usuário pode ter usando o software.

  • Fronteira do sistema: representado tudo que é de reponsabilidade do software/desenvolvedores, sendo representando por um círculo que cerca todas as funções e base de dados.

  • Setas: representando as interações dos usuários com as funções do software e também as respostas do software ao usuário, tendo também uma descrição breve junto a seta.

Referências

Google Play Store - Loterias Caixa: Disponível em: https://play.google.com/store/apps/details?id=br.gov.caixa.loterias.apostas&hl=pt&gl=BR&pli=1. Acesso em: 18/09/2025. Google Play Store - GameDaCidadania: Disponível em: https://play.google.com/store/apps/details?id=br.gov.cgu.cidadania&hl=pt_BR&gl=US&pli=1. Acesso em: 08/09/2025. André Barros de Sales - Rich Picture. 2021. Disponível em : https://youtu.be/NxEPxW_Ku8M?si=S_t6oToA8uvb02Ww. Acesso em: 08/09/2025.

Versionamento

Versão Data Autor Descrição Revisor
1.0 08/09/2025 Heyttor Augusto Abertura do richpicture Luan Vinícius
1.1 08/09/2025 Luan Vinícius Modificações do richpicture Heyttor Augusto
1.2 09/09/2025 Heyttor Augusto Adição de conteúdo Luan Vinícius
2.0 18/09/2025 Luan Vinícius Adição da imagem da segunda versão do RichPicture Heyttor Augusto
