Lista de verificação do rich picture¶
Descrição¶
Esta etapa apresenta uma lista de verificação estruturada e detalhada para avaliar sistematicamente todos os rich pictures produzidos durante a Entrega 1 do projeto. A verificação será aplicada tanto aos rich pictures desenvolvidos pelo nosso próprio grupo quanto aos rich pictures do grupo +1, permitindo uma análise comparativa e garantindo a qualidade e conformidade dos entregáveis com os requisitos estabelecidos.
Objetivo¶
Esta etapa apresenta uma lista de verificação estruturada e detalhada para avaliar sistematicamente todos os rich pictures produzidos durante a Entrega 1 do projeto. A verificação será aplicada tanto aos rich pictures desenvolvidos pelo nosso próprio grupo quanto aos rich pictures do grupo +1, permitindo uma análise comparativa e garantindo a qualidade e conformidade dos entregáveis com os requisitos estabelecidos.
Metodologia¶
A verificação foi realizada por meio de uma lista de verificação baseada nas diretrizes de construção de Rich Pictures presentes na literatura especializada, com foco nos critérios estabelecidos por "Introducing Rich Pictures" e complementada por referências da engenharia de software. Cada item foi verificado individualmente pelos autores designados, garantindo uma avaliação consistente e abrangente.
Conteúdo¶
Tabela de Verificação¶
| ID | Perguntas | Fontes | Fotos | Autor |
|---|---|---|---|---|
| 01 | A Rich Picture ajuda a identificar os processos de negócio e seus requisitos de dados? | Introducing Rich Pictures, Pág. 1 | Img - Item01 | Samuel |
| 02 | A Rich Picture identifica os atores envolvidos nos processos e suas responsabilidades? | Introducing Rich Pictures, Pág. 1 | Img - Item02 | Samuel |
| 03 | A Rich Picture mostra as relações entre processos e atores? | Introducing Rich Pictures, Pág. 1 | Img - Item03 | Samuel |
| 04 | A Rich Picture evidencia problemas e conflitos potenciais existentes no cenário? | Introducing Rich Pictures, Pág. 1 | Img - Item04 | Samuel |
| 05 | Todas as palavras-chave relevantes são colocadas ao redor da declaração do problema central? | Introducing Rich Pictures, Pág. 2 | Img - Item05 | Samuel |
| 06 | A Rich Picture prioriza o uso de imagens e diagramas, evitando ser excessivamente verbosa? | Introducing Rich Pictures, Pág. 2 | Img - Item06 | Samuel |
| 07 | A Rich Picture conta uma história utilizando imagens, figuras, palavras-chave e rótulos descritivos? | Introducing Rich Pictures, Pág. 3 | Img - Item07 | Samuel |
| 08 | A Rich Picture inclui informações essenciais do negócio como quem processa quais dados, para qual propósito, entradas e saídas? | Introducing Rich Pictures, Pág. 3 | Img - Item08 | Samuel |
| 09 | A Rich Picture é compreensível para o leitor? | Introducing Rich Pictures, Pág. 3 | Img - Item09 | Samuel |
| 10 | A Rich Picture identifica os atores no domínio do problema? | Introducing Rich Pictures, Pág. 4 | Img - Item10 | Samuel |
| 11 | A Rich Picture identifica as operações que cada ator precisa realizar? | Introducing Rich Pictures, Pág. 4 | Img - Item11 | Samuel |
| 12 | A Rich Picture identifica os requisitos de dados de cada operação, incluindo armazenamento e direção do fluxo? | Introducing Rich Pictures, Pág. 4 | Img - Item12 | Samuel |
| 13 | Os atores são representados graficamente como bonecos de palito com rótulos descritivos? | Introducing Rich Pictures, Pág. 4 | Img - Item13 | Samuel |
| 14 | As operações são representadas graficamente como círculos ou ovais com rótulos descritivos? | Introducing Rich Pictures, Pág. 4 | Img - Item14 | Samuel |
| 15 | Os armazenamentos de dados são representados graficamente como retângulos mostrando o tipo de dados? | Introducing Rich Pictures, Pág. 4 | Img - Item15 | Samuel |
| 16 | São utilizadas setas de uma ponta para indicar a direção do fluxo de dados com rótulos descritivos? | Introducing Rich Pictures, Pág. 4 | Img - Item16 | Samuel |
| 17 | A Rich Picture define claramente a "área de responsabilidade" do sistema? | Introducing Rich Pictures, Pág. 4 | Img - Item17 | Samuel |
| 18 | O limite do sistema é representado graficamente como uma linha circular? | Introducing Rich Pictures, Pág. 4 | Img - Item18 | Samuel |
| 19 | O limite do sistema foi adicionado por último na construção da Rich Picture? | Introducing Rich Pictures, Pág. 4 | Img - Item19 | Samuel |
| 20 | A Rich Picture foi tratada como um desenho à mão livre, seguindo as diretrizes de componentes? | Requisitos - Aula 04, Pág. 17 | Img - Item20 | Samuel |

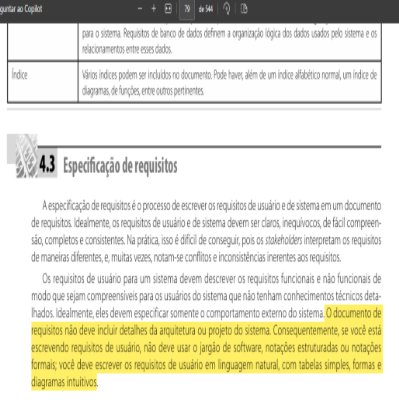

| 21 | A Rich Picture evita ambiguidades visuais com representações que transmitem ideias de forma clara e inequívoca? | Sommerville, Engenharia de Software, 9ª ed., Seção 4.3, p.79 | Img - Item21 | Angélica |
Nível de Contribuição dos Integrantes¶
| Nome | % de Contribuição |
|---|---|
| Angélica | 50% |
| Samuel | 50% |
Histórico de versão¶
| Versão | Data | Descrição | Autor(es) | Revisor(es) |
|---|---|---|---|---|
| 1.0 | 23/09/2025 | Elaboração da lista de verificação | Samuel | Thiago |
| 1.0 | 23/09/2025 | Criação da página de documentação | Samuel | Thiago |
| 1.1 | 30/09/2025 | Adicionado PDF do documento original da lista de verificação | Samuel | Thiago |
| 1.2 | 02/09/2025 | Formatação e organização do documento | Samuel | Angélica |
| 1.3 | 07/11/2025 | Formatando a organização do documento | Angélica | Samuel |
