Rich Picture

1. Versionamento

Versão Data Autor Descrição Revisor
1.0 08/09/2025 Heyttor Augusto Abertura do richpicture Luan Vinícius
1.1 08/09/2025 Luan Vinícius Modificações do richpicture Heyttor Augusto
1.1 09/09/2025 Heyttor Augusto Adição de conteudo Luan vinícuis

Rich Picture é uma ilustração simples das funções e comportamentos que o software deve executar durante o uso dos usarios. Os elementos basicos de um rich picture são:

  • Usuário, representado por um boneco palito, representando as ações que um usuário pode ter usando o software.

  • Funções, representadas por um circulo oval com a sua descrição simples no meio, representando os metodos e funções que o software tem.

  • Base de dados, representadas por um retangulo com o tipo de dado no centro, representando os bancos de dados que o software tem.

  • setas, representando as interações dos usuarios com as funções do software e tambem as respostas do software ao usario, tendo tambem uma descrição breve junto a seta.

  • Limites, representado tudo que é de reponsabilidade do software/desenvolvedores, sendo representando por um circulo que cerca todas as funções e base de dados.

2. Rich Picture do programa escolhido pelo grupo

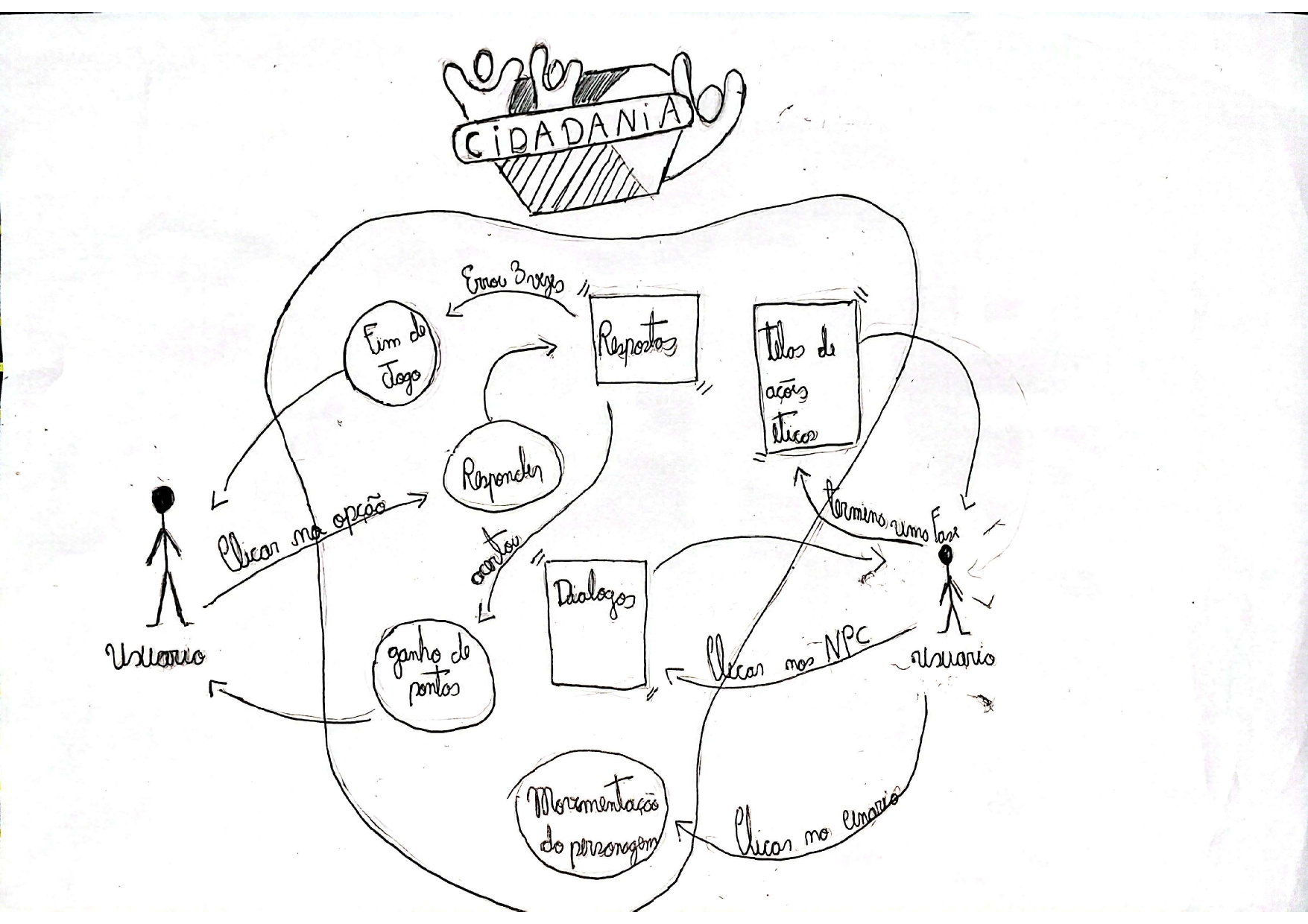

Imagem 1: Rich Picture do Game da Cidadania

Rich picture do sistema

Fonte: Heyttor Augusto
