Rich Picture

Introdução

As Rich Pictures são representações visuais que ilustram os principais elementos de uma situação e seus relacionamentos. Elas podem ser utilizadas tanto para apoiar a compreensão de um contexto quanto para identificar pontos de melhoria. Na prática, consistem em uma combinação de imagens, textos, símbolos e ícones organizados de forma integrada.

No caso do HBO Max, a Rich Picture representa a plataforma, suas principais funcionalidades e a forma como os usuários interagem com seus recursos.

Metodologia e Ferramentas

A ferramenta Draw.io foi fundamental para a elaboração de elementos visuais-chave do projeto. Com ela, criamos o Rich Picture e sua legenda correspondente. Esses diagramas, mostrados na Figura 1 e Figura 2, são essenciais para uma visão completa do escopo e do contexto do nosso trabalho.

Figura 1: Richpicture versão 1.

Fonte: Autores.

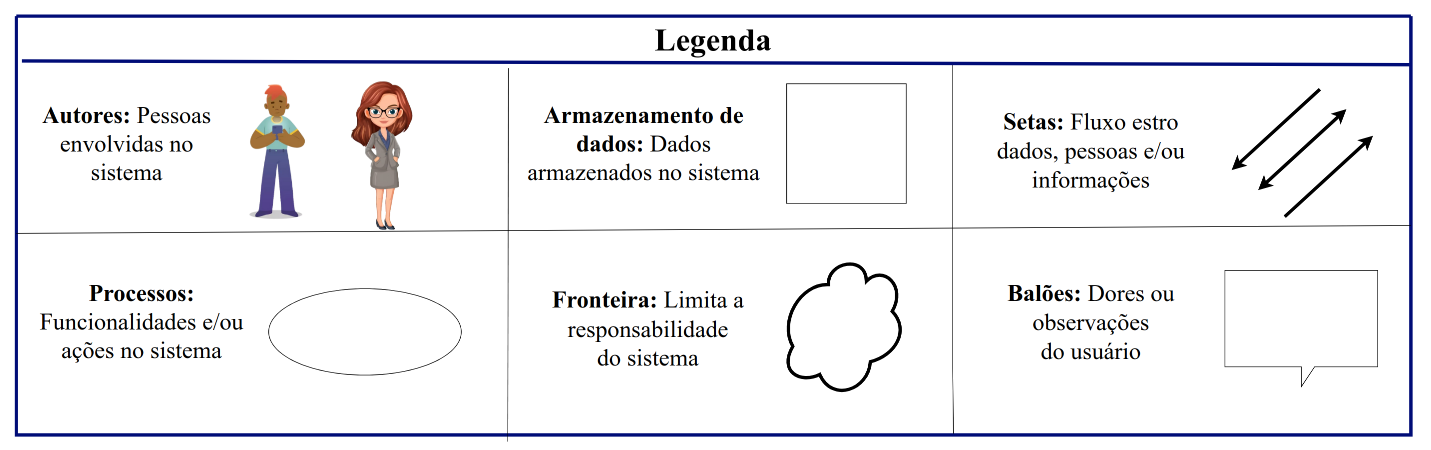

Legenda

A construção das Rich Pictures foi elaborada com base em cinco elementos principais, conforme destacado por Revadi (2018, p. 4): atores, operações, armazenamentos de dados, setas e o limite do sistema. Esses elementos, essenciais para a representação do contexto do projeto, podem ser observados na Imagem 2

Figura 1: Legenda versão 1.

Fonte: Autores.

Histórico de Versões

Versão	Data	Descrição	Autor	Revisor
1.0	07/09/2025	Elaboração do Rich picture do aplicativo	Geovanna Alves	Pedro Henrique
