Lista de Verificação da Entrega 1
Essa etapa apresenta uma lista de verificação para avaliar os artefatos produzidos na Entrega 1, tanto para o nosso grupo quanto ao grupo +1
| ID | Item de Verificação | Autor |
|---|---|---|
| 1 | Os atores interagem com o sistema? | Tiago Lemes |
| 2 | Os atores estão representados graficamente por stickman(homem-palito)? | Tiago Lemes |
| 3 | Cada ator possui um rótulo descritivo? | Tiago Lemes |
| 4 | As operações representam o que o sistema faz? | Tiago Lemes |
| 5 | As operações estão representadas graficamente por círculos ovais? | Tiago Lemes |
| 6 | As operações são executadas por um ator? | Tiago Lemes |
| 7 | As operações são executadas por outras operações? | Tiago Lemes |
| 8 | Cada operação possui um rótulo descritivo em seu interior? | Tiago Lemes |
| 9 | Os data stores representam tabelas do banco de dados ou arquivos do sistema? | Tiago Lemes |
| 10 | Os data stores estão representados graficamente por retângulos? | Tiago Lemes |
| 11 | Apenas operações leem do data store? | Vilmar José |
| 12 | Apenas operações escrevem no data store? | Vilmar José |
| 13 | As setas indicam o sentido da informação? | Vilmar José |
| 14 | As setas conectam atores, operações e data stores? | Vilmar José |
| 15 | As setas são representadas graficamente como unidirecionais? | Vilmar José |
| 16 | As fronteiras do sistema delimitam claramente o escopo da responsabilidade? | Vilmar José |
| 17 | A fronteira do sistema está representada graficamente por uma linha circular? | Vilmar José |
| 18 | Os elementos externos interagem apenas atravessando a fronteira, sem estarem misturados com processos internos? | Vilmar José |
| 19 | Cada data store possui um rótulo descritivo em seu interior que especifica o tipo de dado que será armazenado? | Vilmar José |
| 20 | O rich picture evita excesso de texto, priorizando representações visuais? | Vilmar José |
| 21 | O rich picture conta uma história clara do funcionamento do sistema? | Vilmar José |
| 22 | Os rótulos descritivos das setas indicam a natureza dos dados ou o fluxo das informações? | Vilmar José |
Autoria de Arthur Henrique
Componentes do Rich Picture
Esse tópico apresenta um arquivo PDF com os trechos específicos de onde cada item da lista de verificação foi retirado. Para acessar esse PDF clique aqui.
Além disso, a Figura 1 apresenta os principais componentes que fundamentam a construção de uma rich picture. Esses elementos são de extrema importância para a compreensão do diagrama, pois ajudam a identificar atores, operações, fluxos de informação, data stores e limites do sistema.

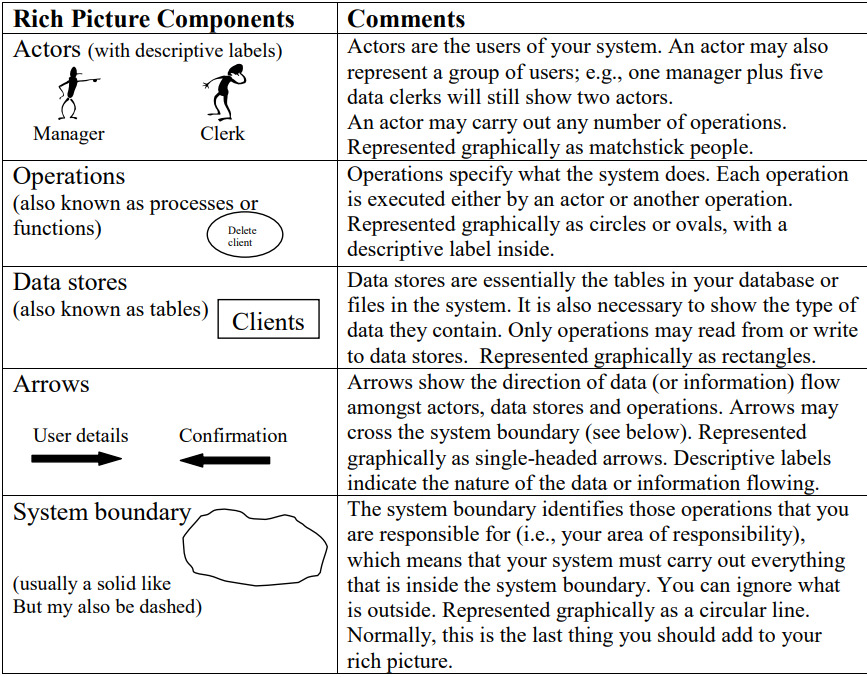

Figura 1: Componentes do Rich Picture
Referências
Introducing Rich Pictures - Rich Picture Drawing Guidelines. Acessado em: 13 de setembro de 2025
Histórico de versão
| Versão | Data | Descrição | Autor(es) | Revisor |
|---|---|---|---|---|
| 1.0 | 05/09/2025 | Elaboração da Lista de Verificação | Tiago Lemes e Vilmar José | Arthur Vieira |
| 1.0 | 08/09/2025 | Criação da página de documentação | Felipe Guimaraes | Vilmar José |
