1. Introdução

Um Rich Picture é uma ferramenta visual utilizada para analisar problemas e expressar ideias de forma ampla e intuitiva. Por meio de desenhos, símbolos e conexões, o Rich Picture ajuda a identificar processos de negócio, atores envolvidos e relacionamentos entre processos e atores, além de potenciais problemas e conflitos (CTEC2402).

Este é um dos artefatos utilizados na pré-rastreabilidade dos requisitos do aplicativo IBGE, artefato o qual está representado a seguir.

2. Metodologia e ferramentas

Para a construção do Rich Picture referente ao aplicativo IBGE, foi adotada uma abordagem exploratória e observacional. A metodologia envolveu:

Navegação prática pelo aplicativo, com o objetivo de identificar suas funcionalidades, fluxos e elementos principais;
Análise de avaliações nas lojas de aplicativos (Google Play e App Store), para compreender a percepção dos usuários e possíveis pontos de atrito ou destaque.
Uso da ferramenta Excalidraw para confecção do Rich Picture.

A validação do Rich Picture é fundamental de ser realizada para garantir que a compreensão do sistema, do contexto e dos envolvidos está de acordo com as ideias dos stakeholders. Logo, sua validação foi realizada no dia 17 de Junho de 2025, na Faculdade de Ciências e Tecnologias em Engenharias - UnB, às 14:00, com o usuário Arthur Fernandes, estudante de graduação da UnB.

2.1 Cronograma

A tabela 1 abaixo informa sobre os participantes da produção e validação do artefato Rich Picture, bem como o horário da validação, data e função de cada membro.

Tabela 1: Participantes Rich Picture

Nome	Data	Hora	Função
Ludmila Nunes	12/04/2025	15:00	Elaboradora de Rich Picture
Arthur Fernandes	17/06/2025	14:00	Usuário
Laryssa Felix	17/06/2025	14:00	Validadora de Rich Picture
Mayara Marques	17/06/2025	14:00	Validadora de Rich Picture

Fonte: Laryssa Felix e Mayara Marques, 2025.

3. Rich Picture

3.1 Versão 1.1

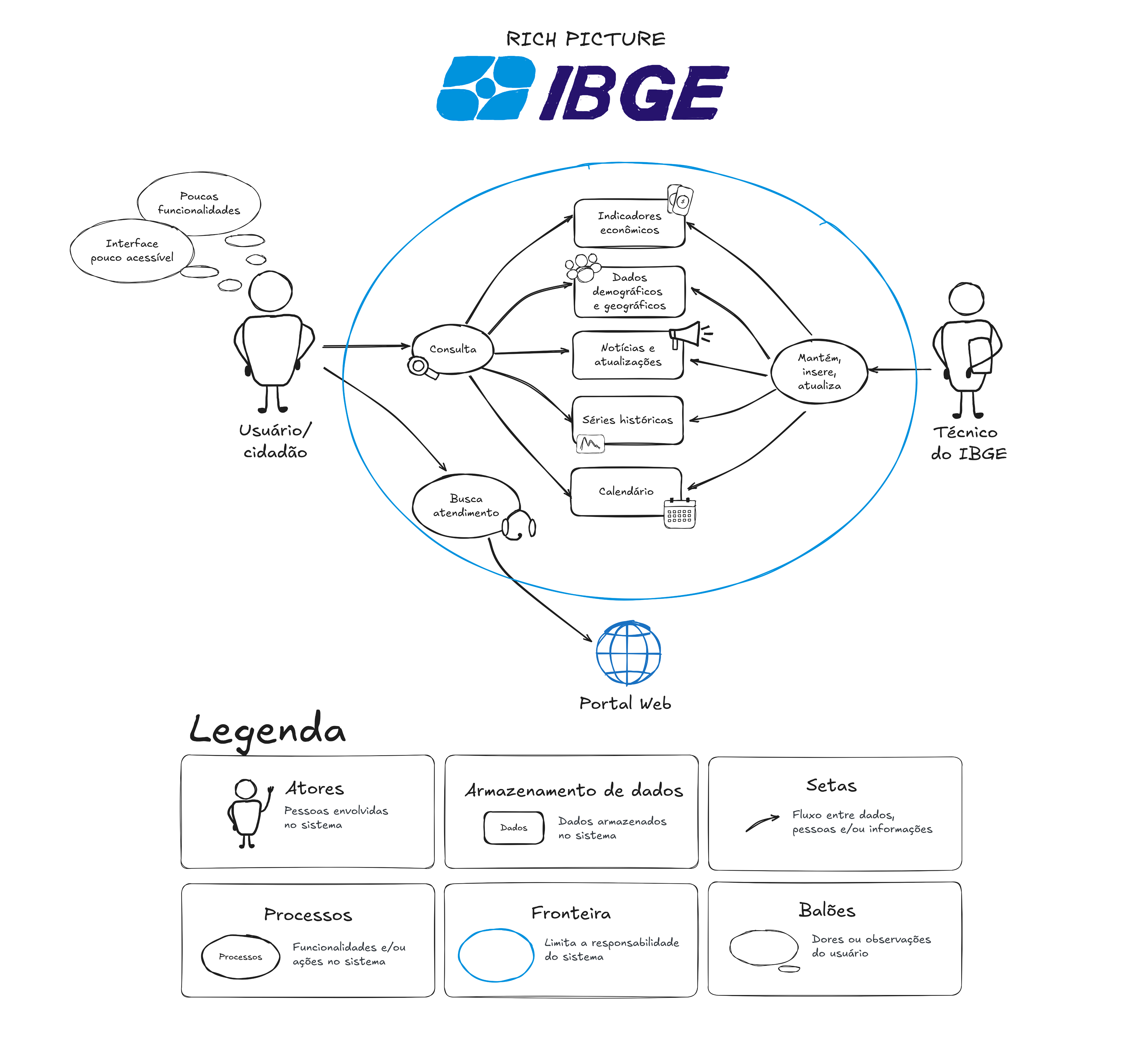

A Figura 1 apresenta a segunda versão do Rich Picture do aplicativo IBGE. Como atores, foram definidos o usuário/cidadão, que é aquele para o qual o sistema é destinado. Ele é capaz de consultar dados como indicadores econômicos, dados geográficos e demográficos, notícias e atualizações, séries históricas e calendário, além de poder buscar suporte/atendimento no portal na Web. O técnico do IBGE, por sua vez, é o autor que alimenta e realiza a manutenção do sistema, o qual também está representado no diagrama.

Figura 1: Versão 1.1 do diagrama Rich Picture – app IBGE

Richpicturev1

Fonte: Ludmila Nunes, 2025.

3.2 Validação

A gravação da validação com o usuário pode ser observada no vídeo abaixo:

4. Referências

CTEC2402 - Software Development Project. Introducing Rich Pictures. Disponível em: https://aprender3.unb.br/pluginfile.php/3096055/mod_resource/content/2/1_5145791542719414573.pdf. Acesso em: 7 abr. 2025.

MONK, Andrew; HOWARD, Steve. The Rich Picture: A Tool for Reasoning About Work Context. Disponível em: https://ics.uci.edu/~wscacchi/Software-Process/Readings/RichPicture.pdf. Acesso em: 6 abr. 2025.

IBGE. Versão 4.4.0. Disponível em: https://play.google.com/store/apps/details?id=br.gov.ibge&hl=pt_BR. Acesso em: 7 abr. 2025.

5. Histórico de Versões

Tabela 2: Histórico de versões

Versão	Descrição	Autor	Data	Revisor
1.0	Criação da primeira versão do Rich Picture	Ludmila Nunes	12/04/2025	Caio Duarte
1.1	Adequação às normas ABNT	Mayara Marques	13/04/2025	João Félix
1.2	Mudanças pós inserção dos primeiros rich pictures em apps analisados	Mayara Marques	17/04/2025	Ludmila Nunes
1.3	Adição do cronograma e gravação da validação com o cliente	Laryssa Felix e Mayara Marques	17/06/2025	Gabriel Pinto
2.0	Revisão de artefato	Laryssa Felix	20/06/2025	Letícia Monteiro

Fonte: Caio Duarte, Gabriel Pinto, João Félix, Laryssa Felix, Letícia Monteiro, Ludmila Nunes e Mayara Marques, 2025.
