NFR Framework
1. Introdução
O NFR Framework (Non-Functional Requirements Framework) é uma abordagem usada para identificar, categorizar e organizar os Requisitos Não-Funcionais (non-functional requirements, NFRs) em sistemas de software.
2. Softgoal Interdependency Graph
O Softgoal Interdependency Graph (SIG) é uma representação visual fundamental do funcionamento do NFR Framework. Ele organiza os softgoals (metas não funcionais) e explicita, de forma gráfica e concisa, as decisões da equipe de desenvolvimento em relação a esses objetivos, bem como suas interdependências e possíveis conflitos ^1^.
2.1 Tipos de Softgoal
Segundo Silva (2019)^1^., existem três tipos de Softgoals:
- NFR: representa os requisitos não-funcionais e podem estar interrelacionados, organizados em catálogos e apresentados de forma hierárquica no desenvolvimento do projeto.
- Operacionalização: representam soluções de implementação para satisfazer softgoals NFR ou outros softgoals de operacionalização. Essas soluções incluem operações, processos, representações de dados, estruturações e restrições no sistema alvo para atender às necessidades indicadas pelos softgoals NFR e de operacionalização.
- Afirmação: permitem que as características do domínio (como prio- ridades e carga de trabalho) sejam consideradas e devidamente refletidas no processo de tomada de decisão. Eles servem como justificativa para apoiar ou negar a forma como os softgoals são priorizados, refinados e os componentes são selecionados. Os softgoals de afirmação fornecem as razões para as decisões de desenvolvimento, facili- tando a revisão, a justificativa e a mudança do sistema, bem como o aprimoramento da rastreabilidade.
A representação destes softgoals podem ser observados na Figura 1.

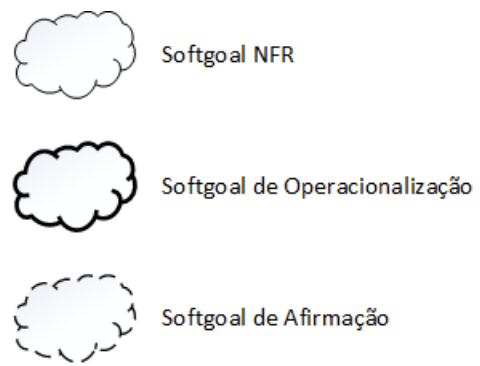

Figura 1 - Tipos de Softgoal
Fonte: (SILVA, 2019)
2.1.1 Interdependências
As interdependências representam as relações estabelecidas entre diferentes softgoals no NFR Framework. Essas interdependências são classificadas em dois tipos principais: decomposições e contribuições.
2.1.2 Decomposições
As decomposições no NFR Framework podem ocorrer em diferentes níveis de abstração: softgoals de requisitos não funcionais (NFR), de operacionalização, de afirmação e de priorização (SILVA, 2019)^1^. Nas três primeiras categorias, os softgoals são subdivididos em softgoals mais específicos, contribuindo para a redução de ambiguidades e facilitando a análise e o refinamento dos requisitos. Os quatro tipos de decomposição estão representados na Figura 2:
- Decomposição NFR: permite dividir preocupações primordiais em partes menores, promovendo clareza e auxiliando na definição de prioridades.
- Decomposição de Operacionalização: visa detalhar uma solução geral, desmembrando-a em soluções específicas e concretas.
- Decomposição de Afirmação: utilizada para expressar a aceitação ou negação de justificativas específicas no contexto do projeto.
- Decomposição de Priorização: uma decomposição especial em que o softgoal é refinado em outro softgoal de mesmo tipo e tópico, mas com a associação de um nível de prioridade.

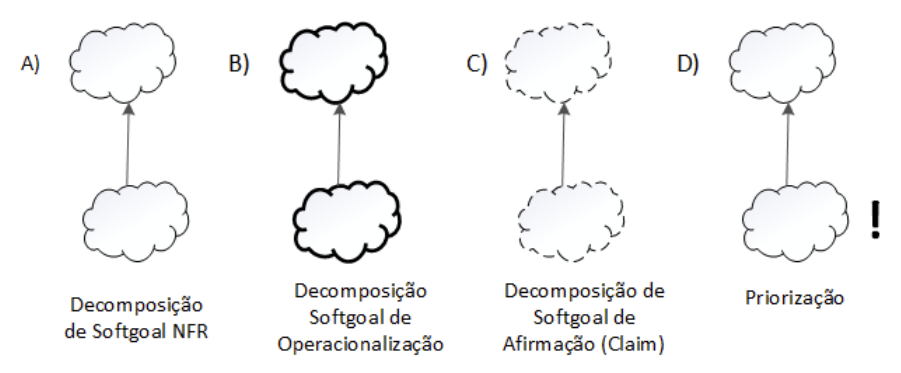

Figura 2 - Tipos de Decomposição
Fonte: (SILVA, 2019)
2.1.3 Contribuições
No NFR Framework, os softgoals tendem a se especializar progressivamente por meio de refinamentos. Consequentemente, um softgoal derivado pode contribuir para o softgoal do qual se originou de maneira parcial ou integral, e de forma positiva ou negativa. A seguir, apresentam-se os principais tipos de contribuição ^1^:
- AND: todos os softgoals derivados devem ser satisfeitos para que o softgoal principal também o seja.
- OR: a satisfação de qualquer um dos softgoals derivados é suficiente para satisfazer o softgoal principal.
- MAKE (++): o softgoal derivado contribui de forma totalmente positiva para o softgoal principal, garantindo sua satisfação.
- BREAK (--): o softgoal derivado contribui de forma totalmente negativa, comprometendo a satisfação do softgoal principal.
- HELP (+): há uma contribuição positiva parcial, que favorece o softgoal principal, mas sem garanti-lo plenamente.
- HURT (-): contribuição negativa parcial, que dificulta a satisfação do softgoal principal, porém sem invalidá-lo completamente.
- UNKNOWN (?): o tipo e intensidade da contribuição são indeterminados.
- EQUALS: indica uma relação direta de equivalência entre o softgoal derivado e o softgoal principal — satisfazer um implica satisfazer o outro.
- SOME: a forma da contribuição (positiva ou negativa) é conhecida, mas sua intensidade permanece indefinida.
2.1.4 Propagação de Impactos
Segundo Silva (2019), a propagação de impacto determina o grau que os requisitos não funcionais são satisfeitos por um conjunto de decisões. Dessa forma, a propagação de impacto determina
se cada softgoal ou interdependência do SIG foi suficientemente satisfeito. Para isso, são
atribuídos rótulos para os softgoals ^1^:
✓ (Satisfeito): Indica que um requisito contribui positivamente para a satisfação de outro.
𝒲⁺ (Fracamente satisfeito): Representa uma contribuição positiva, porém com intensidade reduzida.
✗ (Negado): O requisito impacta negativamente outro, negando ou contradizendo sua realização.
𝒲⁻ (Fracamente negado): Sinaliza um impacto negativo menos intenso que o anterior.
⚡(Conflitante): Indica a existência de um conflito entre requisitos, com características tanto positivas quanto negativas.
u (Indeterminado): Representa uma relação cujo impacto é desconhecido ou não pode ser determinado com as informações disponíveis.
3. Metodologia
O framework foi agrupados por temas/classificações (estes posteriormente são mencionados nos cartões e no NFR). A partir desses temas, foi desenvolvido os cartões de especificações com base nos requisitos não funcionais elicitados, para assim construir o NFR, este foi confeccionado no Draw.io.
4. Cartões de Especificação
O cartão de especificação é um documento utilizado na engenharia de requisitos para registrar, de forma clara e padronizada, os Requisitos Não Funcionais (RNFs) de um sistema. Ele serve como um guia para garantir que todos os envolvidos no projeto compreendam o propósito, a origem, a prioridade e os critérios de aceitação de cada requisito. O cartão de especificação do presente projeto segue o seguinte formato:
Tabela 1: Template de cartão de especificação
| Campo | Descrição |
|---|---|
| Nr Requisito: | Pré-rastreabilidade referente ao RNFXX |
| Classificação: | Classificação do RNF conforme a hierarquia do catálogo. |
| Descrição: | Declaração única do significado do requisito |
| Justificativa: | Justificativa sobre a criação do requisito |
| Origem: | Origem do requisito (stakeholder, norma técnica e etc...) |
| Critério de Ajuste: | Métrica do requisito que possa ser testada e que deve ser satisfeita. |
| Dependências: | Requisitos relacionados a este. |
| Prioridade: | Um número usado para decidir a importância relativa deste requisito entre os outros RNFs (varia de 1 a 10). A prioridade mínima é 1 e a máxima é 10. |
| Conflitos: | Requisitos conflitantes com este. |
| História: | Data de criação e de modificações. |
Fonte:Caio Duarte, 2025.
Os cartões de especificação elaborados podem ser visualizados nas tabelas de 2 a 7:
Tabela 2: Cartão de especificação - NFR01
| Campo | Descrição |
|---|---|
| Nr Requisito: | RNF80 |
| Classificação: | Usabilidade |
| Descrição: | O sistema deve apresentar feedback visual e/ou sonoro para todas as ações do usuário, como cliques, carregamentos e envios de formulários. |
| Justificativa: | O feedback imediato melhora a experiência do usuário, reduz a incerteza sobre o funcionamento do sistema e aumenta a confiança nas interações. |
| Origem: | Stakeholder (usuários), diretrizes de UX (User Experience). |
| Critério de Ajuste: | Para 100% das interações de entrada do usuário, deve haver resposta visual (como mudança de cor, loading spinner ou mensagem de sucesso/erro). Testes devem confirmar que usuários percebem o feedback em até 1 segundo após a ação. |
| Dependências: | Nenhuma |
| Prioridade: | 8 |
| Conflitos: | Pode conflitar com configurações de acessibilidade ou desempenho em dispositivos com recursos limitados. |
| História: | Criado em 31/05/2025. Sem modificações até o momento. |
Fonte: Mayara Marques, 2025.
Tabela 3: Cartão de especificação - NFR02
| Campo | Descrição |
|---|---|
| Nr Requisito: | RNF07 |
| Classificação: | Usabilidade |
| Descrição: | A interface do aplicativo deve seguir as diretrizes de design responsivo, garantindo usabilidade adequada em dispositivos móveis e tablets. |
| Justificativa: | Com o crescente uso de dispositivos móveis, é essencial que o aplicativo ofereça uma boa experiência de uso em diferentes tamanhos de tela. |
| Origem: | Stakeholder (usuários finais) e boas práticas de design (Material Design, Human Interface Guidelines). |
| Critério de Ajuste: | O sistema deve se adaptar corretamente a resoluções de tela entre 320px e 1280px, sem perda de funcionalidade ou legibilidade. Testes de usabilidade devem confirmar uma taxa de sucesso mínima de 90% em tarefas básicas. |
| Dependências: | Nenhuma |
| Prioridade: | 9 |
| Conflitos: | Pode conflitar com requisitos que definem layouts fixos ou específicos para desktop. |
| História: | Criado em 31/05/2025. |
Fonte: Caio Duarte, 2025.
Tabela 4: Cartão de especificação - NFR03
| Campo | Descrição |
|---|---|
| Nr Requisito: | RNF08 |
| Classificação: | Usabilidade |
| Descrição: | O usuário deve poder desfazer ou refazer ações como desfavoritar indicadores, redefinir filtros ou cancelar comandos, evitando que erros exijam reinício completo da interação. |
| Justificativa: | Sua aplicação oferece maior controle sobre a navegação e reduz o impacto de ações equivocadas, promovendo uma experiência mais fluida e intuitiva. |
| Origem: | Stakeholder (usuários), diretrizes de UX (User Experience). |
| Critério de Ajuste: | O sistema deve permitir, no mínimo, desfazer e refazer as três ações mencionadas sem necessidade de recarregar a página. |
| Dependências: | Nenhuma |
| Prioridade: | 8 |
| Conflitos: | Nenhum identificado. |
| História: | Criado em 01/06/2025. |
Fonte: Ludmila Nunes, 2025.
Tabela 5: Cartão de especificação - NFR04
| Campo | Descrição |
|---|---|
| Nr Requisito: | RNF09 |
| Classificação: | Usabilidade |
| Descrição: | O sistema deve alertar o usuário antes de realizar ações críticas, e evitar campos que possam ser preenchidos incorretamente sem validação. |
| Justificativa: | Essa prática visa proteger os dados do usuário e evitar perdas ou ações indesejadas, promovendo maior segurança e confiança no uso do sistema. |
| Origem: | Boas práticas de desenvolvimento centrado no usuário. |
| Critério de Ajuste: | Ações como "limpar filtros", "excluir favoritos" ou "encerrar sessão" devem exibir um aviso de confirmação. Campos obrigatórios devem ter validação com mensagens de erro. |
| Dependências: | Nenhuma |
| Prioridade: | 9 |
| Conflitos: | Nenhum identificado. |
| História: | Criado em 01/06/2025. |
Fonte: Ludmila Nunes, 2025.
Tabela 6: Cartão de especificação - NFR05
| Campo | Descrição |
|---|---|
| Nr Requisito: | RNF06 |
| Classificação: | Responsividade |
| Descrição: | A interface do aplicativo deve se adaptar corretamente a diferentes tamanhos de tela e resoluções, garantindo boa visualização em smartphones, tablets e outros dispositivos. |
| Justificativa: | A diversidade de dispositivos usados pelos usuários requer que a interface mantenha consistência e boa experiência, independentemente do tamanho da tela. |
| Origem: | Stakeholders (usuários finais) e diretrizes de acessibilidade/responsividade de interfaces. |
| Critério de Ajuste: | O aplicativo deve manter sua funcionalidade e legibilidade em telas de 4" a 13", com resoluções variando de 320x480 até 1920x1080. Os testes devem indicar ao menos 90% de compreensão visual e navegação bem-sucedida por usuários reais. |
| Dependências: | Bibliotecas e frameworks de UI responsiva (como Bootstrap, Flutter, etc). |
| Prioridade: | 7 |
| Conflitos: | Pode entrar em conflito com layouts fixos ou hardcoded para desktop. |
| História: | Criado em 01/06/2025. |
Fonte: Gabriel Pinto, 2025.
Tabela 7: Cartão de especificação - NFR06
| Campo | Descrição |
|---|---|
| Nr Requisito: | RNF01 |
| Classificação: | Consistência Visual |
| Descrição: | O sistema deve manter um padrão de cores, fontes, botões e posicionamento dos elementos da interface em todas as telas, garantindo consistência visual. |
| Justificativa: | A padronização da interface melhora a usabilidade, reforça a identidade visual do sistema e reduz o esforço cognitivo dos usuários durante a navegação. |
| Origem: | Equipe de Design de Interface e melhores práticas de UX/UI. |
| Critério de Ajuste: | As telas devem seguir um guia de estilo documentado. Testes de usabilidade devem apontar pelo menos 70% de reconhecimento imediato dos padrões visuais e ausência de elementos dissonantes. |
| Dependências: | Guia de estilo (style guide), componentes reutilizáveis de UI, bibliotecas de design (ex: Material UI, Bootstrap). |
| Prioridade: | 8 |
| Conflitos: | Pode haver conflitos com customizações específicas ou liberdade excessiva de estilização em módulos distintos do sistema. |
| História: | Criado em 01/06/2025. |
Fonte: João Felix, 2025.
Tabela 8: Cartão de especificação - NFR07
| Campo | Descrição |
|---|---|
| Nr Requisito: | RNF17 |
| Classificação: | Portabilidade |
| Descrição: | O sistema deve garantir interoperabilidade com diferentes versões dos principais sistemas operacionais móveis (Android e iOS), mantendo a estabilidade entre atualizações. |
| Justificativa: | Essa exigência assegura que o sistema continue funcionando adequadamente em uma variedade de dispositivos e versões, ampliando seu alcance e evitando problemas para os usuários após atualizações do sistema operacional. |
| Origem: | Requisitos de compatibilidade com múltiplas plataformas móveis. |
| Critério de Ajuste: | O sistema deve ser testado e funcionar corretamente em, no mínimo, as três últimas versões estáveis do Android e iOS. |
| Dependências: | Nenhuma |
| Prioridade: | 7 |
| Conflitos: | Nenhum identificado. |
| História: | Criado em 01/06/2025. |
Fonte: Letícia Monteiro , 2025.
Tabela 9: Cartão de especificação - NFR08
| Campo | Descrição |
|---|---|
| Nr Requisito: | RNF84 |
| Classificação: | Requisito Não Funcional — Usabilidade — Acessibilidade |
| Descrição: | Os gráficos e mapas exibidos devem possuir alternativas textuais ou descrições acessíveis para garantir entendimento a todos os usuários. |
| Justificativa: | Garantir que todos os usuários, incluindo pessoas com deficiência visual ou cognitiva, consigam compreender as informações transmitidas. |
| Origem: | Diretrizes de Acessibilidade Web (WCAG), feedback de usuários e boas práticas de design inclusivo. |
| Critério de Ajuste: | Todos os gráficos e mapas devem possuir descrições textuais equivalentes, legíveis por leitores de tela, verificáveis através de testes de acessibilidade. |
| Dependências: | RNF77 (Padrões de Interface), RNF83 (Compatibilidade com Leitores de Tela) — se existirem requisitos desse tipo no projeto. |
| Prioridade: | 7 |
| Conflitos: | Nenhum identificado até o momento. |
| História: | Criado em 01/06/2025 — sem modificações até o momento. |
Fonte:Laryssa Felix, 2025.
5. NFR
Analisados os requistos, conclui-se que, no geral, os requisitos do projeto buscam englobar as seguintes softgoals de Usabilidade e Portabilidade.
O NFR do projeto pode ser visualizado ao clicar aqui ou visualizado na Figura 3:
Figura 3: NFR framework - IBGE
Fonte: Caio Duarte, Gabriel Pinto, João Félix, Laryssa Felix, Letícia Monteiro, Ludmila Nunes e Mayara Marques, 2025.
6. Afirmações (Claims):
Segundo Chung et al. (2000), os claims são declarações que justificam afirmações de projeto no modelo NFR, especialmente quando há trade-offs entre requisitos não funcionais. Eles funcionam como uma racionalização estruturada, permitindo registrar o porquê de determinada decisão ter sido tomada mesmo diante de impactos negativos ou incertezas.
6.1. O uso de frameworks modernos reduz o impacto negativo em desempenho e manutenção:
O claim acima justifica que a utilização de frameworks modernos pode mitigar os impactos negativos causados pela busca por adaptabilidade da interface, como aumento da complexidade, prejuízo ao desempenho e dificuldade de manutenção. Ferramentas como Flutter, React Native e Bootstrap facilitam a responsividade e promovem reutilização de componentes, permitindo atingir o softgoal Adaptabilidade da Interface com menor custo e esforço. Dessa forma, mesmo havendo trade-offs, o uso dessas tecnologias representa uma solução viável e equilibrada.
7. Bibliografia
1. SILVA, Reinaldo Antônio. NFR4ES: Um Catálogo de Requisitos Não-Funcionais para Sistemas Embarcados. Centro de Informática UFPE, Recife, 2019. Disponível em: https://repositorio.ufpe.br/handle/123456789/34150. Acesso em: 28 de mai de 2025. 2. CHUNG, Lawrence; NIXON, Brian A.; YU, Eric; MAIDA, John. Non-Functional Requirements in Software Engineering. Boston: Springer, 2000.
8. Histórico de Versões
Tabela 10: Histórico de versões
| Versão | Descrição | Autor | Data | Revisor |
|---|---|---|---|---|
| 1.0 | Criação do documento com introdução e bibliografia | Caio Duarte | 28/05/2025 | Mayara Marques |
| 1.1 | Adiciona tabela 2 | Mayara Marques | 31/05/2025 | Caio Duarte |
| 1.2 | Adiciona tabela 3 | Caio Duarte | 31/05/2025 | Mayara Marques |
| 1.3 | Produção do Framework NFR do RNF06 | Gabriel Pinto | 31/05/2025 | Letícia Monteiro |
| 1.4 | Produção do Framework NFR do RNF01 | João Félix | 31/05/2025 | Mayara Marques |
| 1.5 | Produção do Framework NFR do RNF08 | Ludmila Nunes | 31/05/2025 | Gabriel Pinto |
| 1.6 | Produção do Framework NFR do RNF09 | Ludmila Nunes | 31/05/2025 | João Félix |
| 1.7 | Produção do Framework NFR do RNF27 | Caio Duarte | 31/05/2025 | Laryssa Felix |
| 1.8 | Produção do Framework NFR do RNF28 | Mayara Marques | 31/05/2025 | Caio Duarte |
| 1.9 | Produção do Framework NFR do RNF45 | Letícia Monteiro | 31/05/2025 | Ludmila Nunes |
| 1.10 | Produção do Framework NFR do RNF84 | Laryssa Felix | 31/05/2025 | João Félix |
| 1.11 | Adiciona tabelas 4 e 5 | Ludmila Nunes | 01/06/2025 | Mayara Marques |
| 1.12 | Adiciona tabelas 6 | Gabriel Pinto | 01/06/2025 | Caio Duarte |
| 1.13 | Adiciona Afirmações | Gabriel Pinto | 01/06/2025 | Laryssa Felix |
| 1.14 | Adicionando Cartão de especificação | João Felix | 01/06/2025 | Mayara Marques |
| 1.15 | Adicionando Cartão de especificação | Letícia Monteiro | 01/06/2025 | Laryssa Felix |
| 1.16 | Adicionando Cartão de especificação | Laryssa Felix | 01/06/2025 | Letícia Monteiro |
Fonte: Caio Duarte, Gabriel Pinto, João Félix, Laryssa Felix, Letícia Monteiro, Ludmila Nunes e Mayara Marques, 2025.
