Rich Picture
Introdução
O Rich Picture é uma técnica visual colaborativa empregada para explorar e comunicar a complexidade de sistemas de forma acessível e intuitiva. No contexto da engenharia de requisitos, ele se apresenta como um recurso valioso para representar os principais elementos envolvidos em um sistema, como usuários, processos, fluxos de informação, limites e possíveis problemas. Essa representação informal contribui para uma visão sistêmica, facilitando o diálogo entre os envolvidos no projeto e apoiando a identificação de requisitos e pontos críticos.
No escopo deste trabalho, o Rich Picture foi desenvolvido com base no aplicativo GDF Saúde, escolhido pelo grupo em razão de seu impacto social e estrutura técnica que permite uma análise rica em elementos. A técnica foi utilizada para ilustrar visualmente os atores, funcionalidades e interações centrais do sistema, respeitando os limites éticos definidos previamente pelo grupo, como a não realização de engenharia reversa.
Metodologia e Ferramentas
A elaboração do Rich Picture foi realizada por meio da ferramenta Figma, que possibilitou a criação colaborativa do diagrama e da legenda correspondente. Logo abaixo, nota-se o Rich Picture do app GDF Saúde na figura 1 e sua respectiva legenda na figura 2:
Figura 1: Rich Picture do GDF Saúde
Fonte: Isaque Camargos.

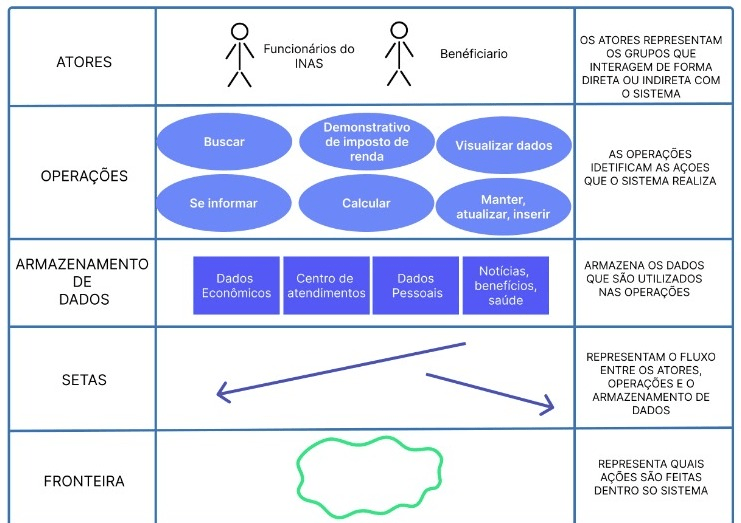

Figura 2: Legenda do Rich Picture
Fonte: Isaque Camargos.
