Rich Picture

O que é?

Rich Picture ¹ é uma técnica visual utilizada na análise de sistemas para representar, de forma livre e informal, a visão geral de um problema, seus atores (quem participa do sistema), operações (o que é feito ou quais ações ocorrem no sistema), armazenamento de dados (onde e como as informações são guardadas), setas (fluxo de informação, comunicação ou influência entre os elementos) e fronteira do sistema (limites do que está sob controle dos desenvolvedores ou do escopo do sistema). Ele é frequentemente usado na fase inicial da modelagem de sistemas.

Metodologias e Ferramentas

Para a elaboração deste artefato, foi realizado um estudo do ambiente do aplicativo E-Título, com testes e análises de suas funcionalidades. A síntese foi representada por meio de um rich picture, elaborado com a ferramenta Figma, juntamente com sua respectiva legenda.

Tabela 1: Participantes

Nome	Data
Danielle Soares	03/05/2025
Maria Eduarda	03/05/2025

Fonte: Enzo Emir

Resultados

A seguir, a Figura 1 mostra o Rich Picture desenvolvido para o aplicativo do FGTS. A Figura 2 corresponde à legenda do Rich Picture.

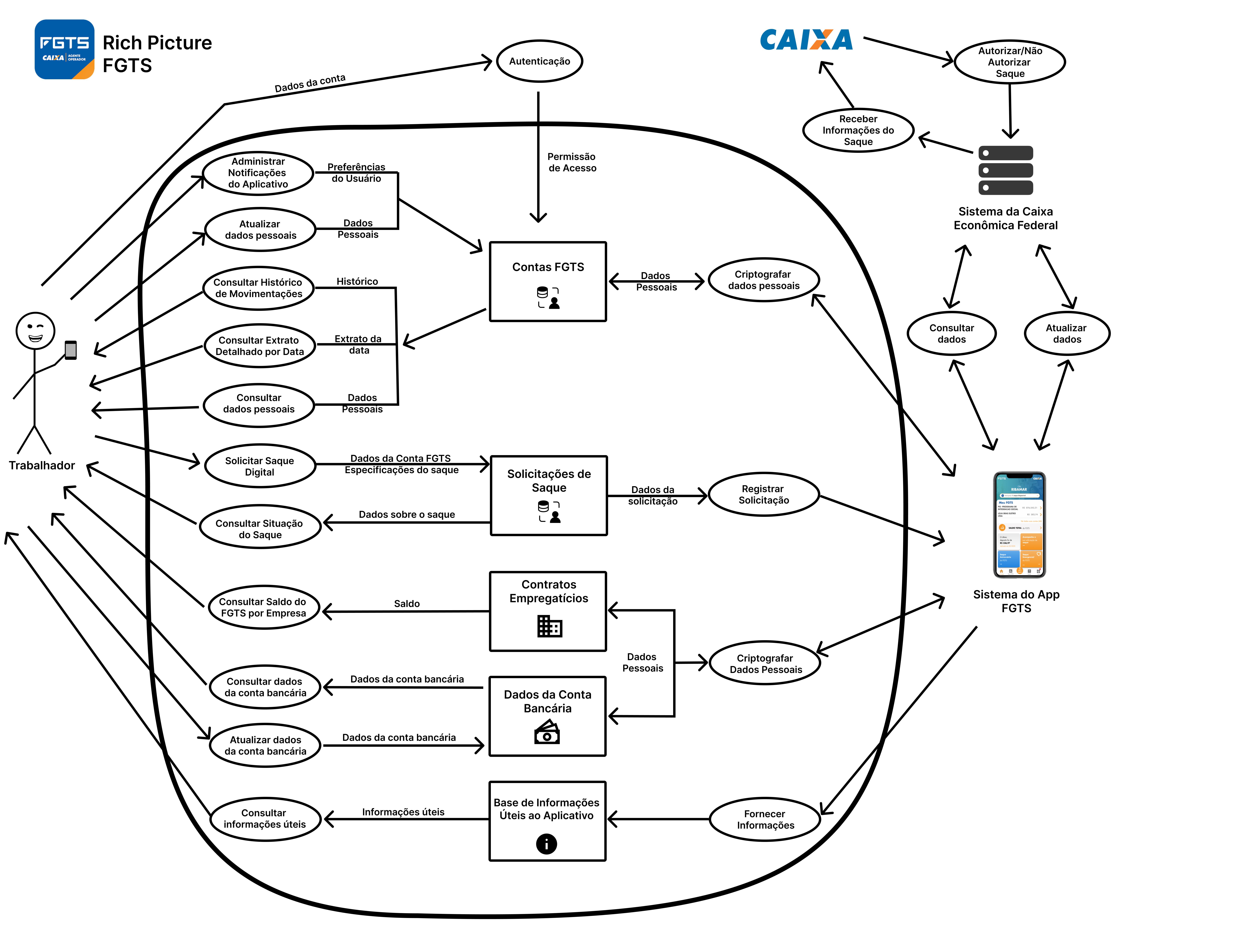

Figura 1: Rich Picture (Fonte: Danielle Soares, 2025)

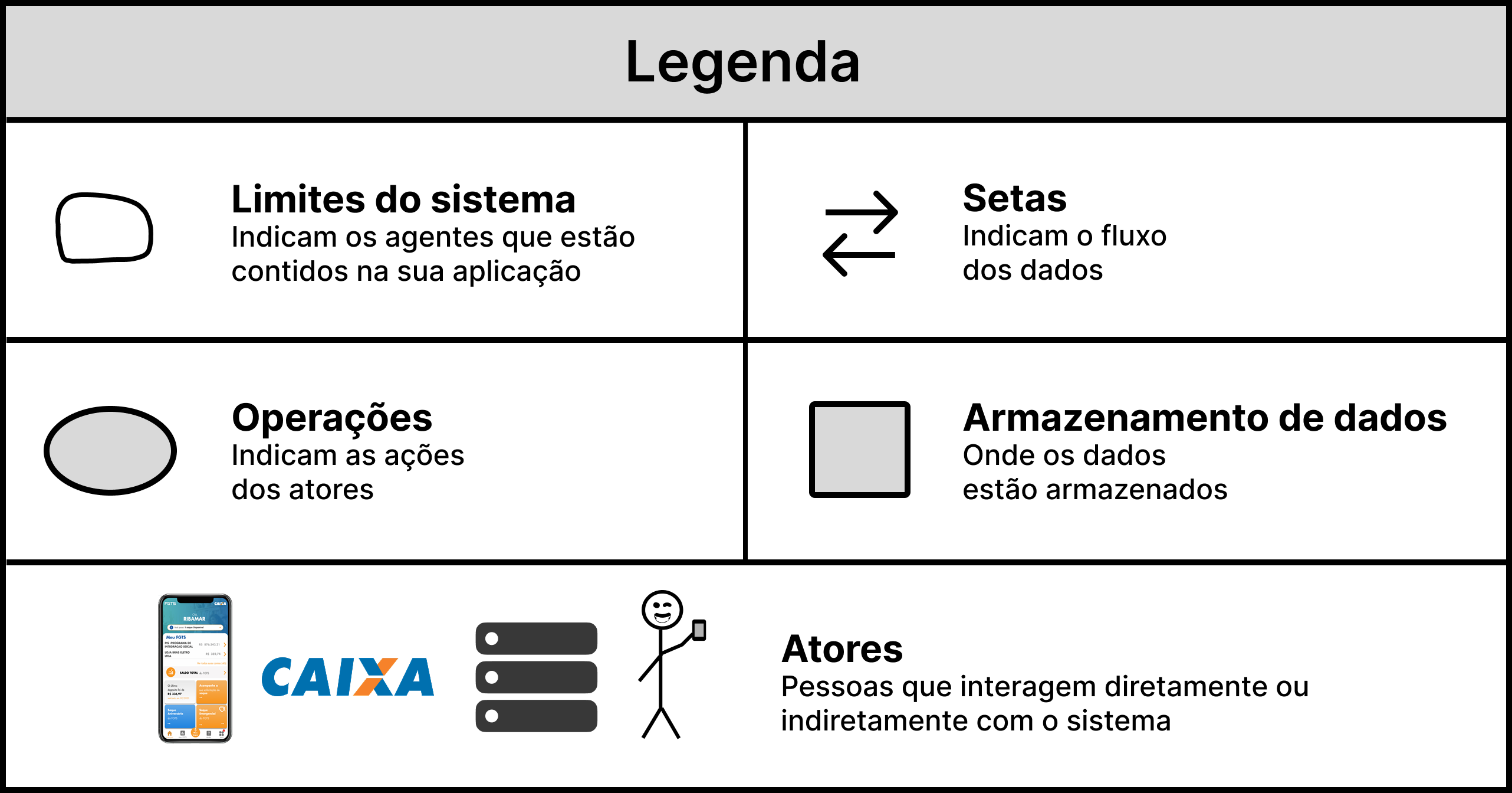

Figura 2: Legenda do Rich Picture (Fonte: Danielle Soares, 2025)
