Verificação

Introdução

Esta página é dedicada à lista de verificação criada para os artefatos da primeira entrega.

Listas de Verificação

Tabela 1 - Verificação do Rich Picture

Tabela 1 - Lista de verificação para o artefato rich picture.

Nº Descrição Autor Referência

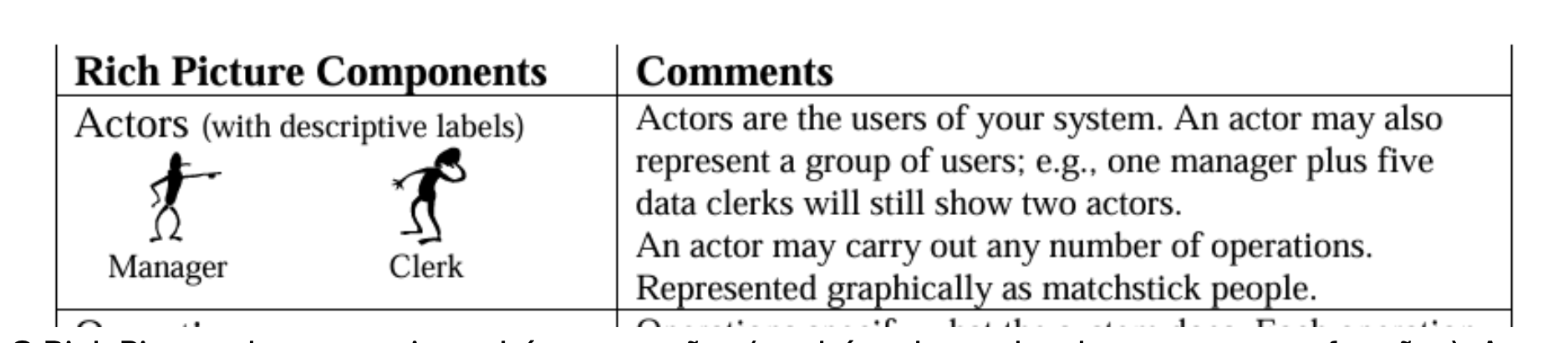

01 O Rich Picture deve possuir atores como um de seus componentes. Esses atores devem possuir seus respectivos rótulos. Os atores representam os usuários (ou grupo deles) do sistema. Eles são representados com desenho de pessoas palito. Luiz rich-picture-atores

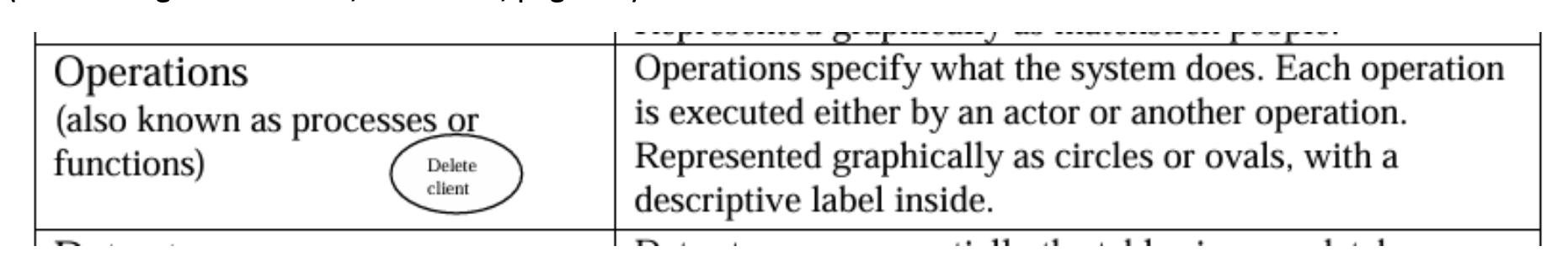

02 O Rich Picture deve possuir também operações (também chamadas de processos ou funções). As operações especificação o que o sistema faz. Cada operação é executada ou por um ator ou por outra operação. Elas são representadas graficamente por círculos ou elipses. Luiz !rich-picture-operacoes

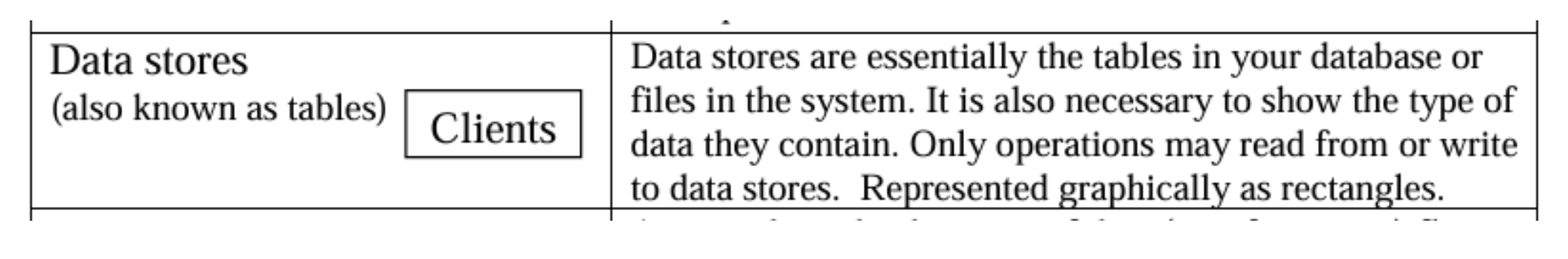

03 O Rich Picture deve possuir armazéns de dados. Eles são as tabelas da base de dados ou os arquivos daquele sistema. Eles devem ser representados por retângulos e devem mostrar o tipo de dado que eles contêm. As únicas operações que devem ser feita com eles são as de ler ou escrever neles. Luiz !rich-picture-data-stores

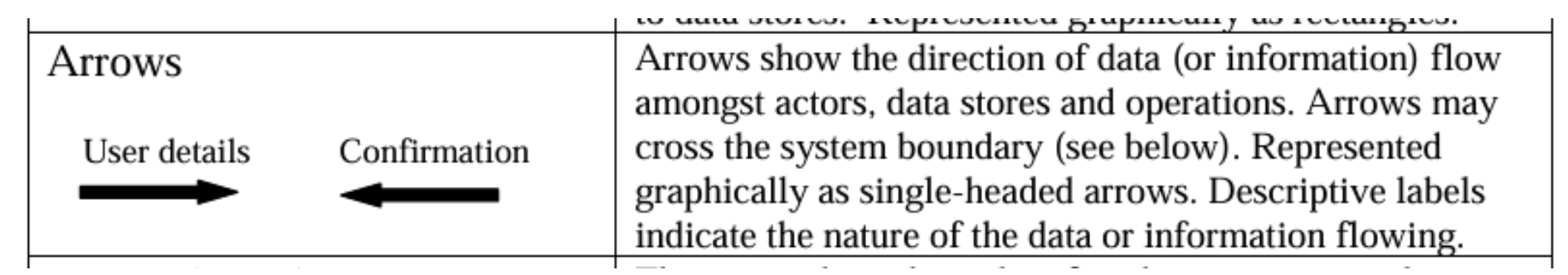

04 O Rich Picture deve possuir setas, elas mostram a direção em que os dados ou informação se comunicação entre os atores, as operações e os armazéns de dados. As setas podem ultrapassar a barreira do sistema. Luiz rich-picture-flechas

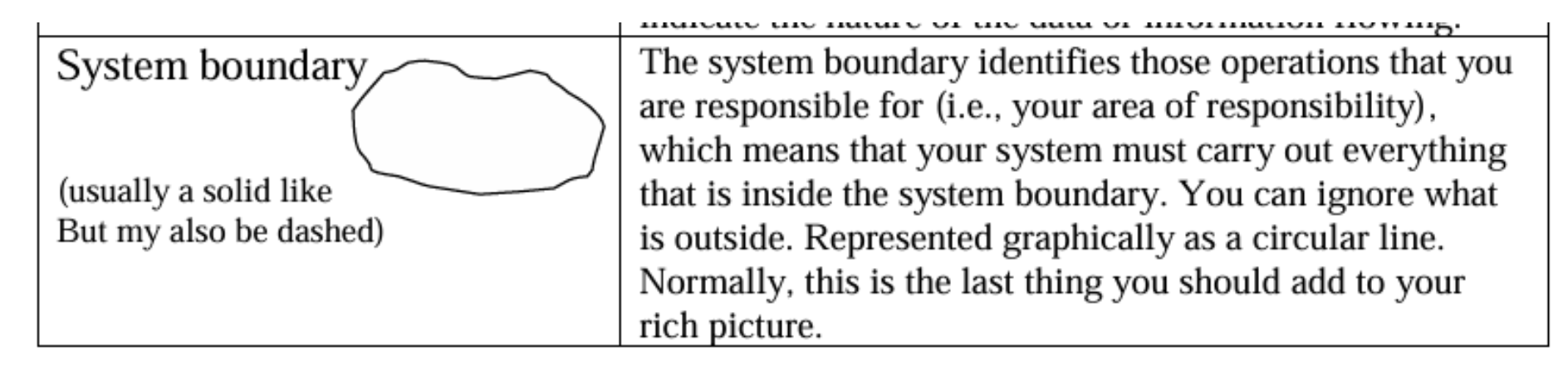

05 O último componente do Rich Picture é a barreira do sistema, ela identifica as operações que o sistema é responsável por realizar e portanto devem ser construídas pelo engenheiro de software. Assim, as operações que ocorrem de fora da barreira podem ser ignoradas, pois não serão implementadas. Luiz rich-picture-barreira

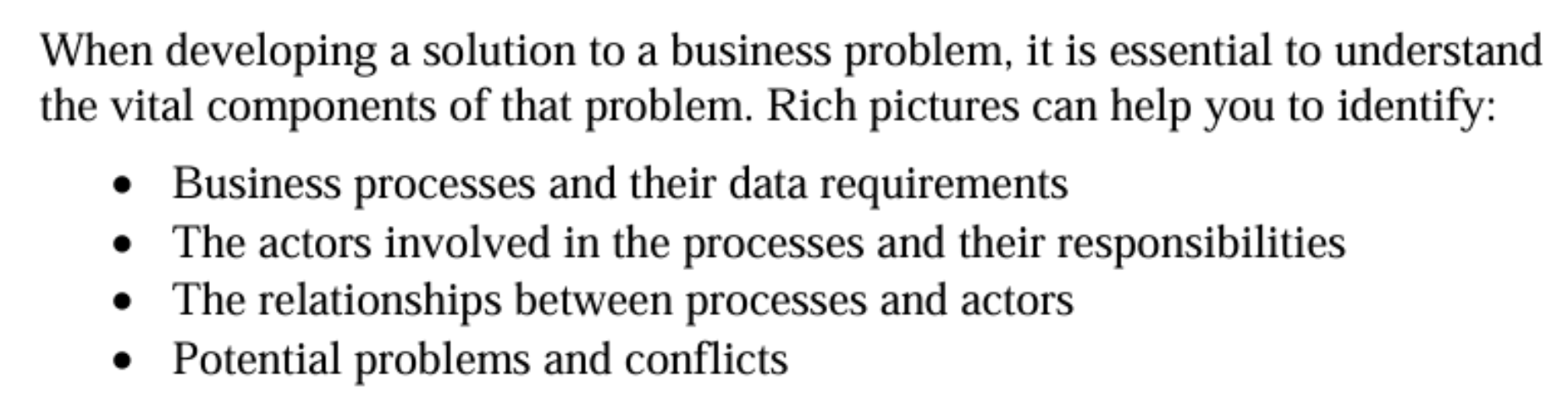

06 Ao analisar o Rich Picture, deve ser possível analisar os processos de negócio e os dados que eles exigem Luiz rich-picture-funcoes
07 Deve ser possível identificar os atores envolvidos nos processos e as suas responsabilidades. Luiz rich-picture-funcoes
08 Deve ser possível identificar as relações entre os processos e os atores representados no Rich Picture Luiz rich-picture-funcoes
09 É possível encontrar possíveis problemas e conflitos ao analisar o Rich Picture. Luiz rich-picture-funcoes

Autor: Luiz

Histórico de versões

Data Versão Descrição Autor Revisor
05/07/2025 1.0 (#V01) Criação da página das listas de verificação com as listas de verificação. Luiz Mateus
